DIP簡介
立榮電子有4條DIP Line，日總產能達250,000 插件單位。並且每兩小時監控錫槽內無鉛含量標準，確保無鉛製程是否符合RoHS之標準。
DIP設備
- 製作 PCB 最大尺寸 500cm x 400cm (長 x 寬)
- 4條9米插件線
- 4條9米手焊線
- 2台選焊爐
- 錫爐載具設計
- 簡易治具設計

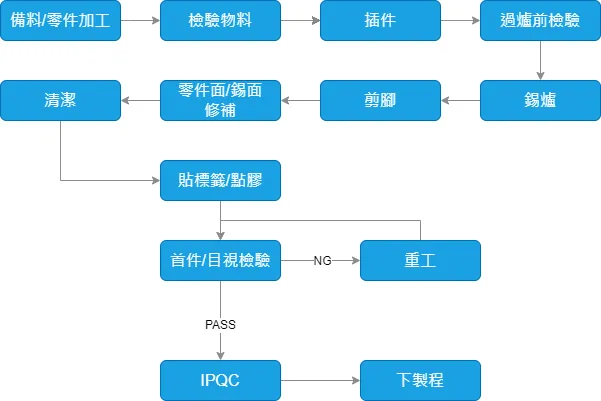

DIP製造作業流程

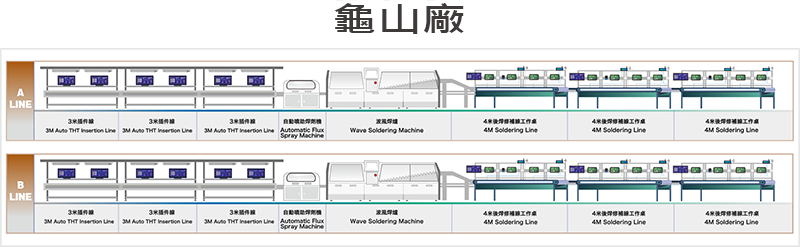

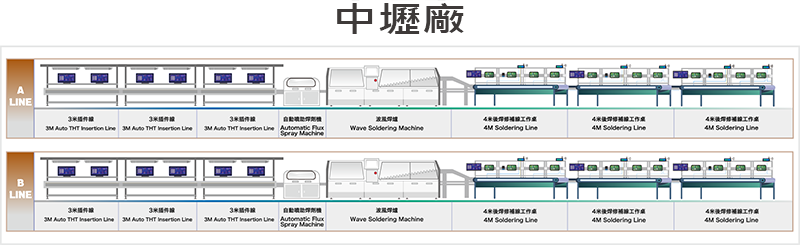

DIP生產線配置
點擊圖片，可另開視窗並放大
點擊圖片，可另開視窗並放大
DIP設備說明

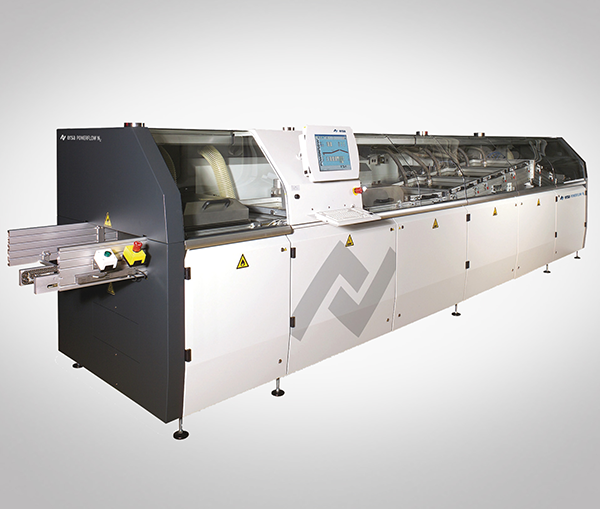

01_ersa_powerflow_wavesolding
Wave soldering is an efficient and economical process for the mass production of electronic assemblies using through-hole technology (THT).
- Length: from 4,200 to 4,950 mm
- Width:approx. 1,515 mm
- Weight:2,200 to 3,000 kg
- N2 VERSAEYE System

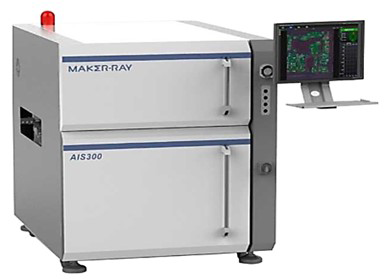

02_DIP-AOI
Inspect solder joint defects of DIP components and defects of SMD on bottom side.
